A nova Estação Multifuncional D-RTK 3 integra antenas de alto desempenho e módulos receptores capazes de rastrear e resolver dados dos principais sistemas globais de navegação por satélite, além de suportar múltiplos links de transmissão de dados. Com esses recursos excepcionais, ela pode servir como uma estação base para fornecer posicionamento em nível centimétrico para vários drones simultaneamente ou estender o alcance operacional dos drones e do DJI Dock 3 no modo estação retransmissora. Além disso, o novo modo estação rover, combinado com o aplicativo DJI Enterprise e o DJI Terra, oferece uma solução completa para aplicações de levantamento aéreo de alta precisão, garantindo uma operação segura e precisa.

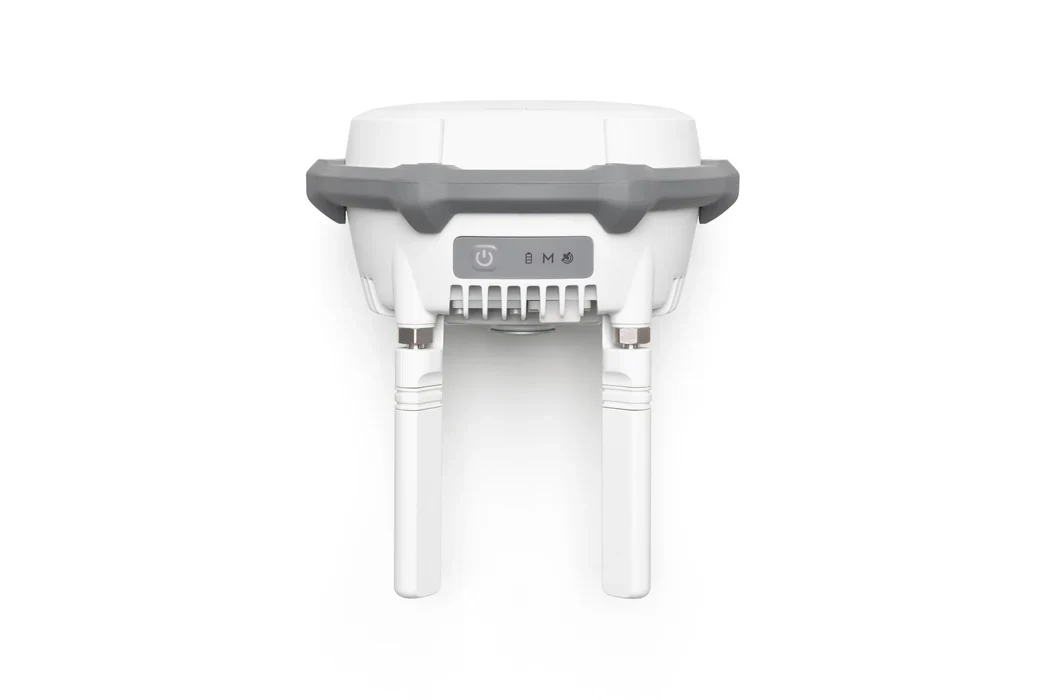

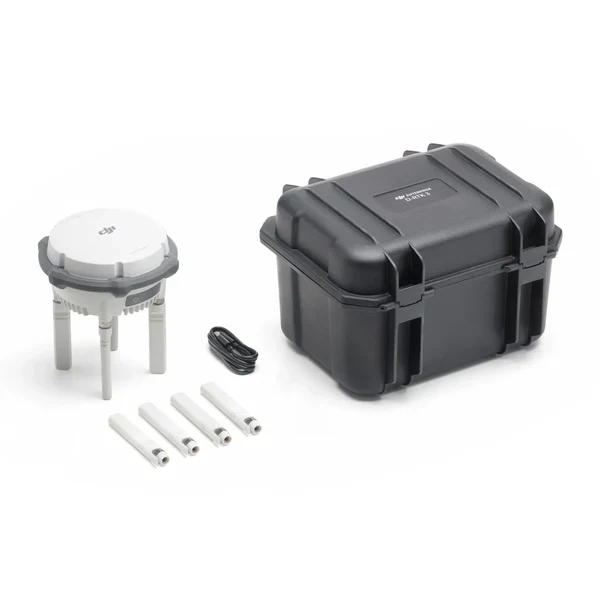

Estação multifuncional D-RTK 3

Poste de levantamento autotravante

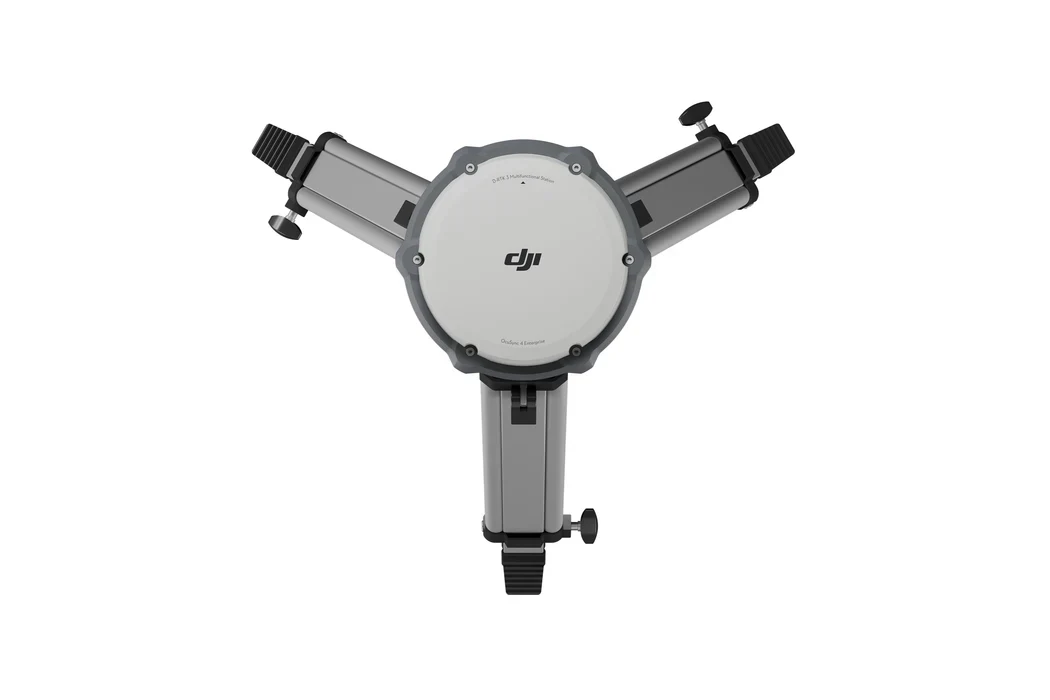

Tripé com trava dupla

Versão de implantação fixa do relé D-RTK 3

Vários modos, controle versátil

Modo de estação de retransmissão ^[2] : Limitações de ruptura

Em áreas urbanas, vales ou locais desafiadores com DJI Dock 3 e obstáculos densos, basta alternar o D-RTK 3 para o Modo Estação de Retransmissão ^[2] e posicioná-lo em um ponto alto, ou configurar diretamente a Versão de Implantação Fixa do Retransmissor D-RTK 3. Essa configuração aumenta o alcance da transmissão de vídeo da série Matrice 4/4D, estendendo a cobertura operacional em até 25 quilômetros ^[3] .

O D-RTK 3 suporta detecção de obstruções com a Série Matrice 4, permitindo cálculos em tempo real de obstruções e da qualidade do sinal entre a estação de retransmissão, o controle remoto e o drone. Os operadores podem ajustar a posição do drone com base nas instruções do controle remoto para garantir a qualidade ideal da comunicação.

Modo de estação base: suporta operação simultânea de vários modelos

O D-RTK 3 suporta o novo sistema de transmissão de vídeo O4 Enterprise. Equipado com quatro antenas direcionais externas, ele atinge um alcance máximo de cobertura RTK de 15 km ^[1] no modo estação base, garantindo sinais estáveis em todas as direções. Os operadores precisam configurar apenas uma Estação Multifuncional D-RTK 3 sem configuração adicional, permitindo que vários drones se conectem à estação base e acessem o posicionamento em nível centimétrico.

Modo Rover Station: Flexível e Eficiente

Além de servir como estação base, o D-RTK 3 também pode ser usado como estação móvel para coletar coordenadas de pontos de controle, aumentando a precisão do levantamento aéreo de UAV e melhorando a precisão do levantamento.

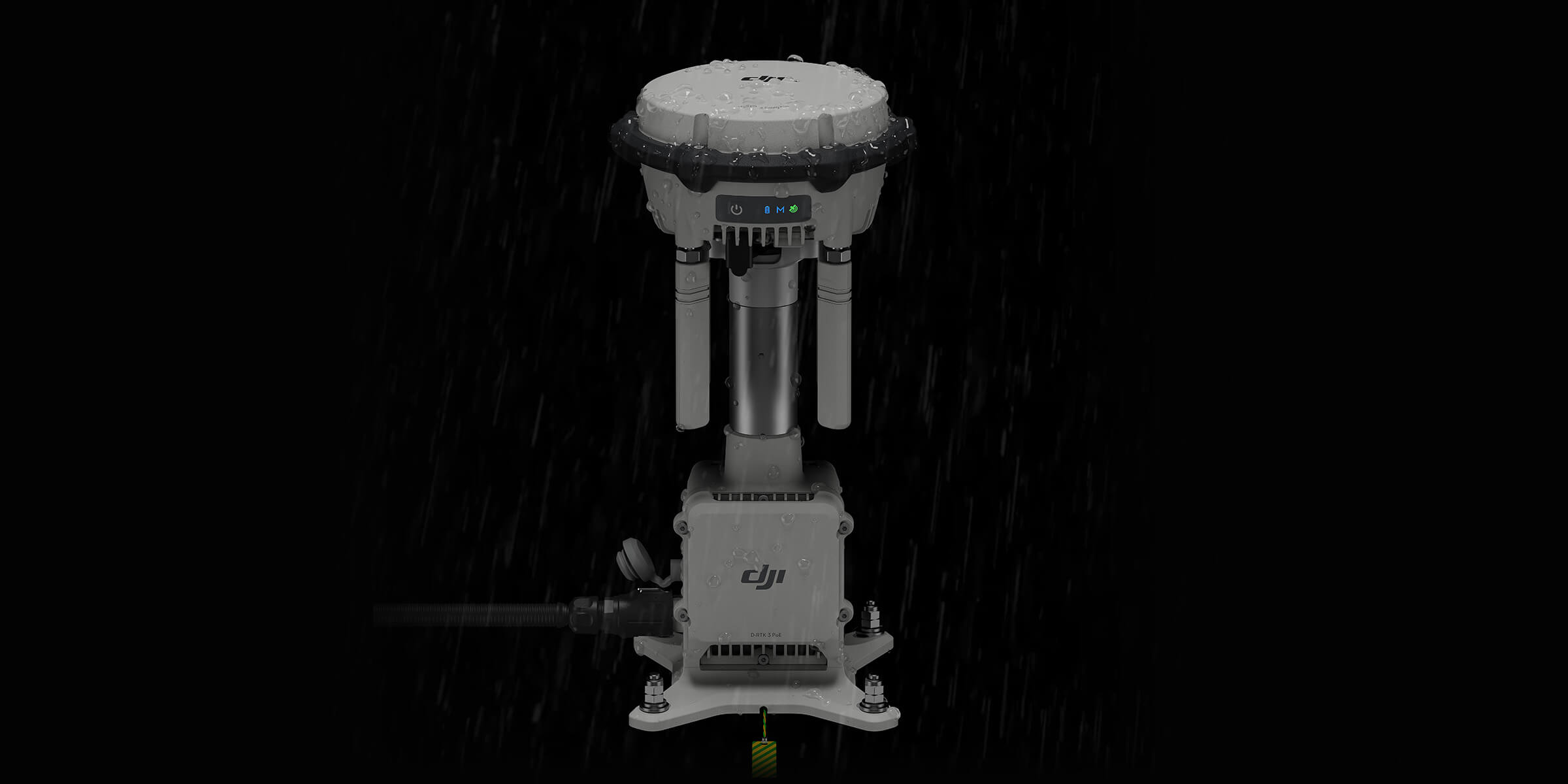

Versão de implantação fixa de relé sem manutenção

Adaptável a vários ambientes

A Versão de Implantação Fixa oferece operação externa sem necessidade de manutenção e adaptabilidade a diversos ambientes. Pode ser instalada em torres, postes de energia, muros de parapeito e outras estruturas verticais, atendendo a diversos requisitos de cenário. Além disso, suporta alimentação do DJI Dock 3 ou de fontes PoE externas de terceiros, permitindo implantações de longa distância.

Proteção e confiabilidade excepcionais

A versão de implantação fixa do D-RTK 3 Relay apresenta um design de hardware e software altamente redundante e confiável, reduzindo significativamente os custos de manutenção. Equipado com proteção contra surtos de raios e classificação IP67, opera de forma estável em temperaturas que variam de -30 °C a 50 °C. Uma vez implantado, pode realizar operações externas continuamente com intervenção mínima.

Acesso remoto

A versão de implantação fixa do D-RTK 3 Relay suporta acesso remoto. A estação retransmissora implantada em um local alto pode transmitir sinais de conexão diretamente, sem acionar a conexão por meio de botões. A aeronave Matrice 4 Series ao redor pode procurar estações retransmissoras ociosas e conectar-se a elas remotamente, alcançando a funcionalidade de retransmissão de sinal.

Posicionamento de alta precisão sem esforço

Desempenho mais forte, posicionamento mais preciso

O D-RTK 3 utiliza uma antena dielétrica de ar com design de filtragem, rastreando satélites de baixa altitude com eficácia. A precisão do centro de fase da antena é mantida em milímetros, garantindo forte resistência à interferência multipercurso e permitindo posicionamento de alta precisão mesmo em ambientes complexos.

Com seu módulo receptor integrado, o D-RTK 3 pode receber dados de satélite de cinco grandes sistemas de satélite em dezenove pontos de frequência. Comparado ao RTK em rede, o D-RTK 3 fornece resultados de posicionamento mais precisos e estáveis sob efeitos ionosféricos.

Posicionamento de Ponto Preciso Autônomo (PPP)

O D-RTK 3 utiliza a solução PPP proprietária da DJI, permitindo a convergência automática baseada em satélite*. Ele fornece posicionamento decimétrico gratuito, mesmo em condições de rede desafiadoras.

^{* Atualmente, suporta apenas BeiDou PPP-B2b.}

Calibração de alta precisão em rede

O D-RTK 3 pode receber dados RTCM e obter coordenadas e posições corretas automaticamente por meio da rede. Quando usado em ambientes externos, pode obter posicionamento com precisão centimétrica sem a necessidade de pré-medição da localização do ponto de configuração.

Suporta configuração de ponto de controle de solo (GCP) e compensação de inclinação

Instale o novo aplicativo DJI Enterprise em um dispositivo Android para medir as coordenadas do ponto de controle terrestre sem ferramentas de terceiros. Quando usado com drones DJI compatíveis com RTK, a solução DJI pode concluir com eficiência todo um fluxo de trabalho de levantamento de alta precisão.

O D-RTK 3 possui uma unidade de medição inercial de alta precisão integrada, permitindo que o ponto de controle seja medido quando o bastão é mantido em ângulo sem um tripé ou garantindo que a estação base esteja na vertical, melhorando significativamente a eficiência operacional em ambientes de medição complexos.

Suporta conversão de coordenadas de projeção

O novo aplicativo DJI Enterprise inclui um banco de dados de coordenadas de projeção convencional, permitindo a saída direta de coordenadas planas.

Importação com um clique, economia de tempo e sem esforço

Os resultados das medições do Rover podem ser exportados como arquivos de ponto de controle pelo aplicativo DJI Enterprise e importados para o DJI Terra sem a necessidade de ajustes adicionais de formato. Com algoritmos poderosos, resultados de alta precisão podem ser facilmente gerados.

Suporta PPK local

O D-RTK 3 suporta a gravação de observações brutas de satélite. Quando importado para o DJI Terra versão 4.4 ou superior, juntamente com dados do Matrice 4E, os cálculos locais de PPK podem ser realizados com um clique.

Versão de implantação fixa do relé D-RTK 3:

Modo de estação de retransmissão ^[2] :

DJI Dock 3
Matriz 4E, Matriz 4T*

* Todas as estações de retransmissão, aeronaves e controles remotos precisam ser atualizados para a versão V13.01.00.04 ou posterior e conectados via acesso remoto.
